بررسی مشخصات فنی و کاربردهای المنت صنعتی و ترموکوپل در سیستم‌های حرارتی دقیق

در صنایع مختلف، کنترل دما یکی از اساسی‌ترین نیازها برای حفظ کیفیت محصول، ایمنی تجهیزات و بهینه‌سازی مصرف انرژی است. دو قطعه حیاتی که در این زمینه نقش کلیدی دارند، المنت صنعتی و ترموکوپل هستند. درک درست از ویژگی‌ها، ساختار و عملکرد این تجهیزات، به مهندسان و تکنسین‌ها کمک می‌کند تا بهترین گزینه را برای سیستم‌های حرارتی خود انتخاب کنند.
در این مقاله، به‌صورت جامع به مشخصات فنی و کاربردهای المنت صنعتی و ترموکوپل می‌پردازیم و بررسی می‌کنیم که چگونه این دو ابزار در کنار یکدیگر، کنترل دمای دقیق و مطمئنی را فراهم می‌سازند.

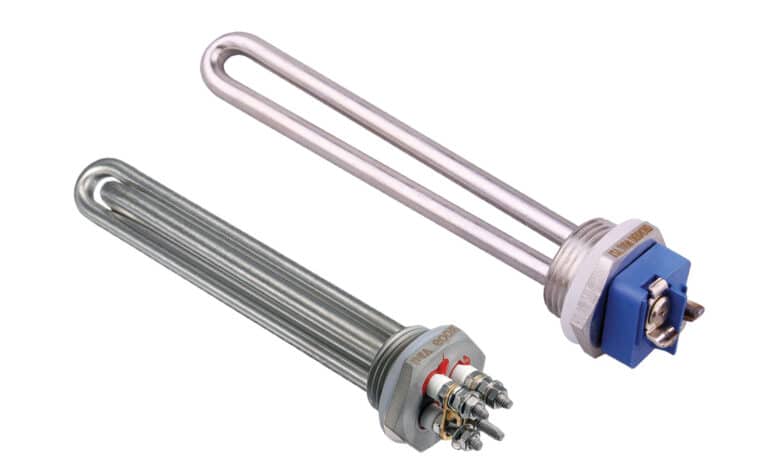

المنت صنعتی چیست و چه نقشی در سیستم‌های حرارتی دارد؟

المنت صنعتی وسیله‌ای است که انرژی الکتریکی را به انرژی گرمایی تبدیل می‌کند. این فرایند از طریق مقاومت الکتریکی انجام می‌شود؛ یعنی وقتی جریان برق از المنت عبور می‌کند، به دلیل مقاومت درونی آن، گرما تولید می‌شود.
المنت‌ها برای گرم‌کردن سیالات، گازها، مواد جامد یا سطوح مختلف مورد استفاده قرار می‌گیرند و در صنایع شیمیایی، غذایی، نفت و گاز، نساجی و حتی پزشکی کاربردهای گسترده‌ای دارند.

ساختار و اجزای المنت صنعتی

المنت‌های صنعتی از اجزای اصلی زیر تشکیل می‌شوند:

• سیم مقاومتی: معمولاً از آلیاژ نیکل-کروم (NiCr) یا کنستانتان ساخته می‌شود تا در برابر حرارت بالا مقاومت داشته باشد.
• عایق حرارتی: ماده‌ای مانند منیزیم اکسید (MgO) که از تماس سیم با پوسته جلوگیری کرده و انتقال حرارت را بهینه می‌کند.
• پوسته فلزی یا سرامیکی: وظیفه محافظت فیزیکی از المنت را بر عهده دارد. جنس آن بسته به محیط کاری از فولاد ضدزنگ، آلومینیوم یا سرامیک انتخاب می‌شود.
• ترمینال‌های اتصال برق: برای تأمین جریان الکتریکی به المنت مورد استفاده قرار می‌گیرند.

انواع المنت‌های صنعتی و ویژگی‌های فنی آن‌ها

المنت‌های صنعتی در مدل‌های مختلفی تولید می‌شوند و هر نوع، ویژگی‌های فنی خاصی دارد که آن را برای کاربردی ویژه مناسب می‌سازد.

المنت میله‌ای

المنت میله‌ای (Tubular Heater) یکی از پرکاربردترین انواع المنت‌هاست. این مدل در قالب لوله‌های فلزی با عایق MgO ساخته می‌شود.

ویژگی‌های فنی:

• توان حرارتی: از 100 تا 5000 وات
• دمای کاری: تا حدود 800°C
• جنس روکش: استیل ضدزنگ، مس یا آلومینیوم
• ولتاژ ورودی: 220 یا 380 ولت
• قابلیت طراحی در شکل‌های U، M، مارپیچ یا فلت

کاربردها:
در مخازن مایعات، گرم‌کن‌های صنعتی، خطوط تولید مواد شیمیایی، و خشک‌کن‌ها.

المنت فشنگی

المنت فشنگی (Cartridge Heater) برای گرمایش موضعی طراحی شده و درون سوراخ‌های فلزی یا قطعات صنعتی نصب می‌شود.

ویژگی‌های فنی:

• چگالی توان بالا (تا 25 وات بر سانتی‌متر مربع)
• قابلیت کار در دمای 700 تا 750°C
• ساختار فشرده و مقاوم در برابر ارتعاش
• طول عمر بالا با کنترل دقیق دما

کاربردها:
در صنایع تزریق پلاستیک، قالب‌سازی، ماشین‌آلات بسته‌بندی و دستگاه‌های جوش حرارتی.

المنت سرامیکی

المنت سرامیکی (Ceramic Heater) از ترکیب سیم مقاومتی و قطعات سرامیکی ساخته می‌شود که گرما را به‌صورت یکنواخت توزیع می‌کنند.

ویژگی‌های فنی:

• دمای کاری: تا 1000°C
• مقاومت بالا در برابر شوک حرارتی
• قابلیت استفاده در محیط‌های مرطوب و خورنده
• پایداری حرارتی طولانی‌مدت

کاربردها:
در کوره‌های صنعتی، خشک‌کن‌های هوای گرم، سیستم‌های گرمایش مادون قرمز و تجهیزات آزمایشگاهی.

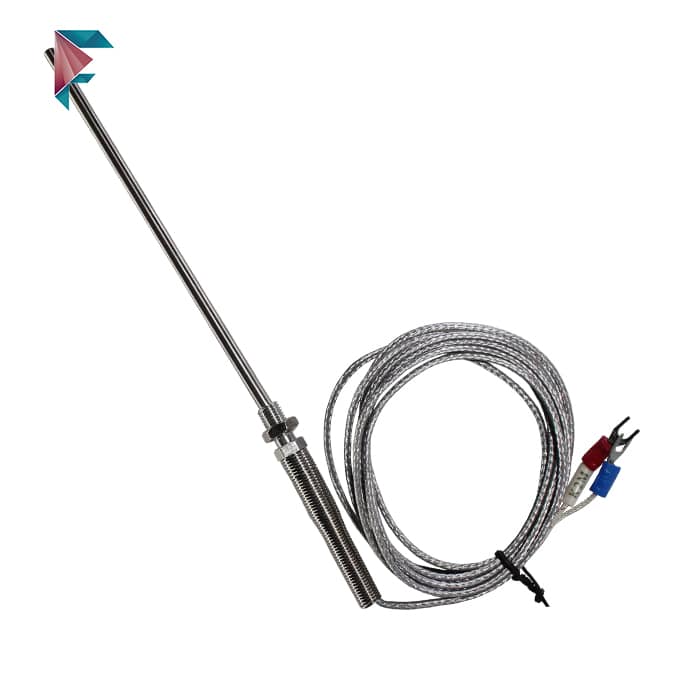

ترموکوپل چیست و چرا در سیستم‌های کنترل دما ضروری است؟

ترموکوپل یکی از دقیق‌ترین و مقاوم‌ترین ابزارهای اندازه‌گیری دما در محیط‌های صنعتی است. این سنسور از اتصال دو فلز غیرهم‌جنس تشکیل می‌شود. وقتی اتصال دو فلز در معرض حرارت قرار می‌گیرد، اختلاف ولتاژی ایجاد می‌شود که متناسب با دمای اندازه‌گیری‌شده است.

ترموکوپل‌ها نه‌تنها در کنار المنت‌ها برای کنترل دما به کار می‌روند، بلکه در بسیاری از سیستم‌های نظارتی، کوره‌ها و فرآیندهای حرارتی نیز جزو تجهیزات حیاتی محسوب می‌شوند.

ساختار و اجزای ترموکوپل

• دو سیم فلزی غیرهم‌جنس: جنس آن‌ها بر اساس نوع ترموکوپل (K، J، T، E و N) متفاوت است.
• نقطه اتصال گرم (Hot Junction): جایی که دو فلز به هم متصل شده و در معرض حرارت قرار می‌گیرند.
• نقطه اتصال سرد (Cold Junction): محل اندازه‌گیری مرجع که ولتاژ در آن اندازه‌گیری می‌شود.
• غلاف محافظ: معمولاً از فولاد ضدزنگ یا اینکونل ساخته می‌شود تا از آسیب‌های محیطی جلوگیری کند.

انواع ترموکوپل و ویژگی‌های فنی آن‌ها

ترموکوپل نوع K

• محدوده دمای کاری: -200 تا 1200°C
• فلزات تشکیل‌دهنده: نیکل-کروم و نیکل-آلومل
• مناسب برای محیط‌های اکسیدکننده

ترموکوپل نوع J

• محدوده دمای کاری: -40 تا 750°C
• فلزات: آهن و کنستانتان
• قیمت مناسب، دقت قابل قبول

ترموکوپل نوع T

• محدوده دمایی: -200 تا 350°C
• فلزات: مس و کنستانتان
• مناسب برای محیط‌های سرد و مرطوب

تفاوت عملکرد المنت صنعتی و ترموکوپل

هرچند هر دو تجهیز در سیستم‌های حرارتی استفاده می‌شوند، اما کارکرد آن‌ها کاملاً متفاوت است:

در واقع، المنت و ترموکوپل دو جزء مکمل هستند که در کنار هم سیستم کنترل دمای دقیق را شکل می‌دهند.

اهمیت انتخاب صحیح در سیستم‌های حرارتی دقیق

انتخاب درست نوع المنت و ترموکوپل، تضمین‌کننده عملکرد پایدار و دقیق سیستم است. برای دستیابی به بهترین نتیجه، باید موارد زیر در نظر گرفته شود:

• محدوده دمای کاری: انتخاب بر اساس حداکثر دمای فرآیند
• نوع محیط: وجود رطوبت، گازهای خورنده یا فشار بالا
• دقت اندازه‌گیری: اهمیت کنترل دقیق در فرآیندهای حساس
• مصرف انرژی: راندمان و توان حرارتی المنت
• طول عمر تجهیزات: جنس بدنه و نوع عایق

سیستمی که المنت و ترموکوپل در آن به‌درستی انتخاب و هماهنگ شوند، قادر خواهد بود حرارت را به‌صورت دقیق و پایدار تنظیم کند؛ موضوعی که در خطوط تولید حساس مانند داروسازی یا صنایع غذایی حیاتی است.

کاربرد المنت صنعتی و ترموکوپل در سیستم‌های حرارتی دقیق

المنت‌ها و ترموکوپل‌ها در کنار یکدیگر در سیستم‌های کنترل دمای پیشرفته کاربرد گسترده‌ای دارند. برخی از کاربردهای مهم آن‌ها عبارت‌اند از:

• کوره‌های صنعتی و تجهیزات ذوب فلزات
• گرم‌کن‌های لوله‌ای و مخازن آب صنعتی
• ماشین‌آلات تزریق پلاستیک و قالب‌گیری
• سیستم‌های خشک‌کن صنعتی و هوای گرم
• تجهیزات کنترل فرآیند در صنایع شیمیایی
• دستگاه‌های پزشکی و آزمایشگاهی با نیاز به گرمایش دقیق

این کاربردها نشان می‌دهند که دقت و قابلیت اطمینان در اندازه‌گیری و کنترل دما، بدون ترکیب مؤثر المنت و ترموکوپل، قابل دستیابی نیست.

مزایا و چالش‌های استفاده از المنت صنعتی و ترموکوپل

مزایا:

• کنترل دمای دقیق و سریع
• صرفه‌جویی در مصرف انرژی
• عملکرد قابل اعتماد در شرایط سخت
• قابلیت ترکیب با کنترلرهای دیجیتال

چالش‌ها:

• نیاز به نگهداری و کالیبراسیون منظم
• حساسیت برخی مدل‌ها به نوسان ولتاژ
• لزوم انتخاب صحیح جنس و توان برای طول عمر بیشتر

خلاصه

در دنیای امروز که دقت و بهره‌وری در صنایع اهمیت بالایی دارد، شناخت کامل از مشخصات فنی و کاربردهای المنت صنعتی و ترموکوپل ضرورتی اجتناب‌ناپذیر است.
المنت وظیفه تأمین و انتقال حرارت را بر عهده دارد، در حالی که ترموکوپل نظارت بر دما را انجام می‌دهد. ترکیب صحیح این دو جزء کلیدی، به ایجاد یک سیستم حرارتی هوشمند، دقیق و ایمن منجر می‌شود.

در نهایت، انتخاب آگاهانه نوع المنت و ترموکوپل بر اساس شرایط محیطی، نوع فرآیند و محدوده دمای مورد نیاز، موجب افزایش راندمان، کاهش استهلاک تجهیزات و صرفه‌جویی قابل‌توجه در مصرف انرژی خواهد شد.
